2.4.11 带外部阻尼的旋转轴

考虑图2.18中的转子，在相对于静止环境运动产生的摩擦力作用下。在同步进动中，点\(C\)和\(G\)以角速度\(\omega\)绕轴承轴线\(O\)旋转，该角速度与轴绕\(C\)的转速相同。阻尼力\({f}_{d}\)可假设与切向速度\({r}_{C}\omega\)成正比，即\({f}_{d} = - c{r}_{C}\omega\)，其中\(c\)为外部粘性阻尼系数。

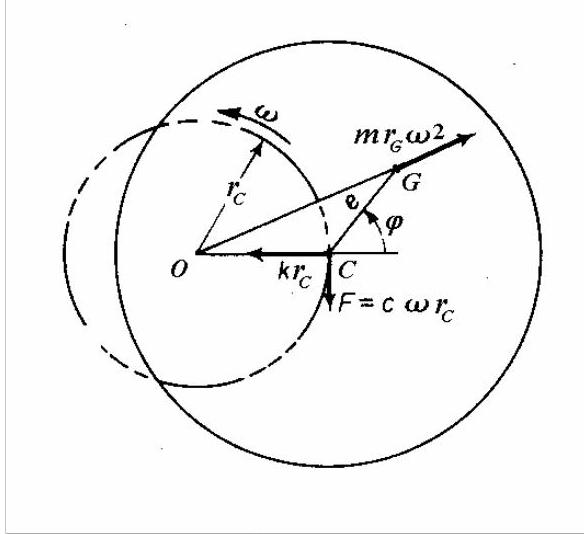

圆盘的受力分析如图2.44所示。由轴弯曲\(k{r}_{C}\)引起的弹性恢复力沿\({OC}\)作用。由偏心\({CG} = e\)引起的离心力\(m{\omega }^{2}{r}_{G}\)沿\({OG}\)作用。粘性阻尼力垂直于\({OC}\)。点\(O, C\)和\(G\)不再共线，直线\({CG}\)超前直线\({OC}\)角度\(\varphi\)。

三力的动态平衡意味着

\[ m{\omega }^{2}\left( {{r}_{C} + e\cos \varphi }\right) = k{r}_{C},\;m{\omega }^{2}e\sin \varphi = c{r}_{C}\omega . \tag{2.112} \]


图2.44

点\(C\)的圆轨道半径为

\[ {r}_{C} = \frac{m{\omega }^{2}e\cos \varphi }{k - m{\omega }^{2}} = e\frac{{\left( \omega /{\omega }_{n}\right) }^{2}}{\sqrt{{\left\lbrack 1 - {\left( \omega /{\omega }_{n}\right) }^{2}\right\rbrack }^{2} + {\left( 2\zeta \omega /{\omega }_{n}\right) }^{2}}}. \tag{2.113} \]

在临界速度下，当\(\omega = {\omega }_{n}\)时，轨道半径为\({r}_{C} = e/{2\zeta }\)。

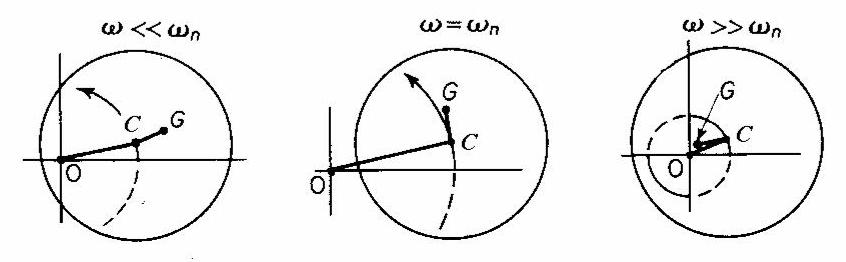

图2.45

直线\({CG}\)与直线\({OC}\)之间的夹角由下式给出

\[ \tan \varphi = \frac{c\omega }{k - m{\omega }^{2}} = \frac{{2\zeta \omega }/{\omega }_{n}}{1 - {\left( \omega /{\omega }_{n}\right) }^{2}}. \tag{2.114} \]

该角度\(\varphi\)随速度\(\omega\)增大而增大。当\(\omega < {\omega }_{n}\)(图2.45，a)时，圆盘以\(G\)在\(C\)外旋转。随着速度增加，线段\({OC}\)增大，且\({CG}\)相对于\({OC}\)旋转。当\(\omega = {\omega }_{n}\)时，直线\({CG}\)超前\({OC}\)\({90}^{ \circ }\)。当\(\omega > {\omega }_{n}\)时，圆盘以\(G\)在\(C\)内旋转，且\({OC}\)减小。在极高速度下，点\(G\)与点\(O\)重合，半径\({r}_{C}\)趋近于\(e\)，轴绕其质心旋转。

2.4.12 遗传阻尼(Hereditary Damping)

在简单模型中，粘性阻尼(viscous damping)被视为与弹簧并联的阻尼器(dashpot)(图2.26)。该模型称为Kelvin-Voigt模型，具有直接耦合阻尼。

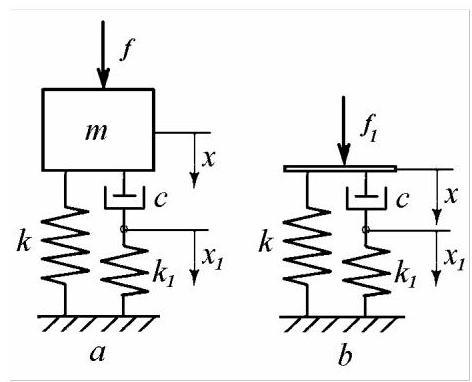

图2.46

其他简单模型引入了弹性耦合的粘性阻尼机制。在三参数Maxwell模型中，阻尼器与另一弹簧串联(图2.46，a)。该系统具有两个自由度。

运动方程可写为

\[ m\ddot{x} + {kx} + c\left( {\dot{x} - {\dot{x}}_{1}}\right) = f,\;c\left( {\dot{x} - {\dot{x}}_{1}}\right) = {k}_{1}{x}_{1}. \tag{2.115} \]

对于激励\(f = {F}_{0}{e}^{\mathrm{i}{\omega t}}\)，假设解的形式为

\[ x = \bar{X}{e}^{\mathrm{i}{\omega t}},{x}_{1} = {\bar{X}}_{1}{e}^{\mathrm{i}{\omega t}}, \tag{2.116} \]

其中\(\bar{X}\)和\({\bar{X}}_{1}\)为复振幅。

方程(2.115)变为

\[ \left( {k - m{\omega }^{2} + \mathrm{i}{\omega c}}\right) \bar{X} - \mathrm{i}{\omega c}{\bar{X}}_{1} = {F}_{0}, \tag{2.117} \]
\[ -\mathrm{i}{\omega c}\bar{X} + \left( {{k}_{1} + \mathrm{i}{\omega c}}\right) {\bar{X}}_{1} = 0, \]

并可写为

\[ \left( {1 - {\beta }^{2} + \mathrm{i}{2\zeta \beta }}\right) \bar{X} - \mathrm{i}{2\zeta \beta }{\bar{X}}_{1} = {F}_{0}/k, \tag{2.118} \]
\[ -\mathrm{i}{2\zeta \beta }\bar{X} + \left( {N + \mathrm{i}{2\zeta \beta }}\right) {\bar{X}}_{1} = 0, \]

其中

\[ {\omega }_{n} = \sqrt{k/m},\beta = \omega /{\omega }_{n},\zeta = c/{2m}{\omega }_{n}, N = {k}_{1}/k. \tag{2.119} \]
\[ \frac{\bar{X}}{{F}_{0}/k} = \frac{1 + \mathrm{i}{2\zeta \beta }/N}{1 - {\beta }^{2} + \mathrm{i}\left( {{2\zeta \beta }/N}\right) \left( {N + 1 - {\beta }^{2}}\right) }. \tag{2.120} \]


质量\(m\)的复位移振幅为

位移放大系数

\[ \frac{\left| \bar{X}\right| }{{F}_{0}/k} = \frac{\sqrt{1 + {\left( 2\zeta \beta /N\right) }^{2}}}{\sqrt{{\left( 1 - {\beta }^{2}\right) }^{2} + {\left( 2\zeta \beta /N\right) }^{2}{\left( N + 1 - {\beta }^{2}\right) }^{2}}}. \tag{2.121} \]

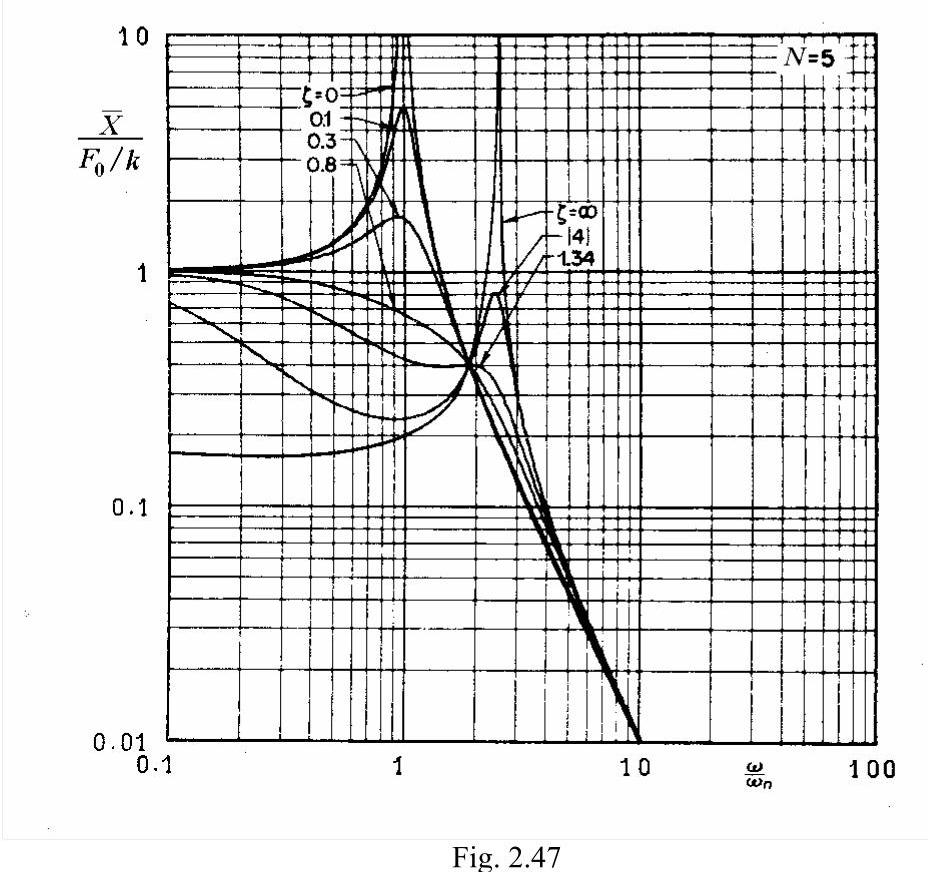

在图2.47中以图形方式给出，对应某一刚度比\(N = 5\)及不同阻尼比取值。相应的相位角示于图2.48。

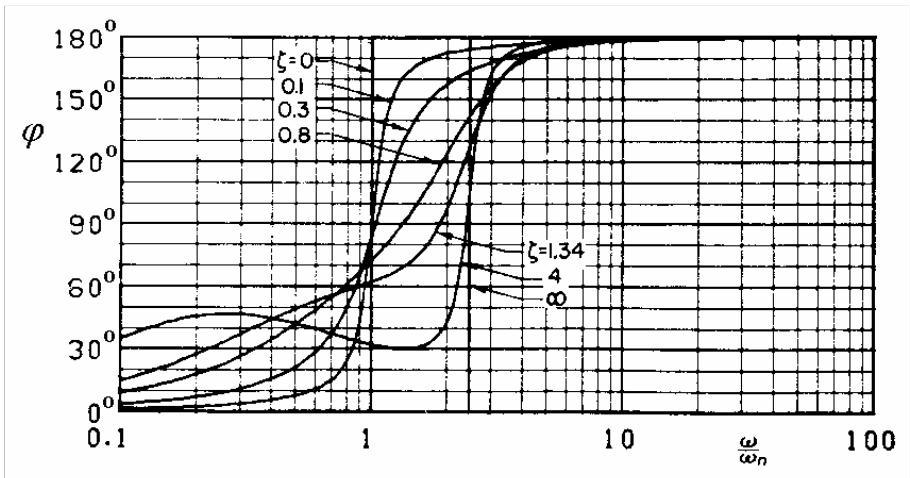

图2.48

可将表达式(2.121)平方并写成如下形式

\[ {\left( \frac{\left| \bar{X}\right| }{{F}_{0}/k}\right) }^{2} = {\psi }^{2} = \frac{{C}_{1} + {\zeta }^{2}{C}_{2}}{{C}_{3} + {\zeta }^{2}{C}_{4}}. \tag{2.122} \]

方程(2.122)亦可改写为

\[ {C}_{3}{\psi }^{2} - {C}_{1} + \left( {{C}_{4}{\psi }^{2} - {C}_{2}}\right) {\zeta }^{2} = 0. \tag{2.123} \]

方程(2.123)所表示的所有曲线均穿过由以下方程曲线构成的交点

\[ {C}_{3}{\psi }^{2} - {C}_{1} = 0,\;{C}_{4}{\psi }^{2} - {C}_{2} = 0. \]

可表示为

\[ \psi = \sqrt{{C}_{1}/{C}_{3}},\;\psi = \sqrt{{C}_{2}/{C}_{4}}, \]

或

\[ \frac{\left| \bar{X}\right| }{{F}_{0}/k} = \frac{1}{1 - {\beta }^{2}}, \tag{2.124} \]

以及

\[ \frac{\left| \bar{X}\right| }{{F}_{0}/k} = \frac{1}{N + 1 - {\beta }^{2}}. \tag{2.125} \]

方程(2.124)表示参数\(\zeta = 0\)对应的曲线(2.123)。方程(2.125)表示参数\(\zeta = \infty\)对应的曲线(2.123)。两曲线在频率比\(\beta = \sqrt{\left( {N + 2}\right) /2}\)、纵坐标\(\left| \bar{X}\right| /\left( {{F}_{0}/k}\right) = 2/N\)处相交。所有频率响应曲线均穿过该点。

图2.47表明，阻尼的微小变化可能导致共振频率的显著变化。这与直接耦合粘性阻尼系统(图2.28)完全不同，后者的共振频率随阻尼变化可忽略不计。

共振频率从\(\zeta = 0\)时的\(\beta = 1\)增至\(\zeta = \infty\)时的\(\beta = \sqrt{1 + N}\)。随着阻尼增大，响应峰值先减小后增大，表明存在最优阻尼

\[ {\zeta }_{\text{opt }} = N/\sqrt{2\left( {N + 2}\right) }, \]

使共振响应最小，其值等于各阻尼比对应曲线交点的纵坐标。

当\(N > 2\)时，在\({0.7} < \zeta < {\zeta }_{\text{opt }}\)的阻尼范围内，频率响应曲线中未出现共振。

该行为可通过考虑图2.46所示三参数弹簧-阻尼器模型\(b\)的动态响应来解释，其特性由两个方程描述

\[ {f}_{1} = {kx} + c\left( {\dot{x} - {\dot{x}}_{1}}\right) , \tag{2.126} \]
\[ c\left( {\dot{x} - {\dot{x}}_{1}}\right) = {k}_{1}{x}_{1}. \tag{2.127} \]

由于我们不关心包含内部自由度的“隐藏”坐标\({x}_{1}\)，故由方程(2.127)解出\({x}_{1}\)并代入方程(2.126)，得到

\[ {f}_{1} = {kx} + {\int }_{0}^{t}G\left( {t - \tau }\right) \dot{x}\left( \tau \right) {d\tau }, \tag{2.128} \]

其中

\[ G\left( t\right) = {k}_{1}{e}^{-\frac{{k}_{1}}{c}t} \tag{2.129} \]

其基本假设为:当\(t = 0\)时，模型处于无应变状态。

在方程(2.128)中，阻尼项依赖于速度的历史，因此称为“遗传阻尼(hereditary damping)”。

当力\({f}_{1}\)作为时间的函数给出时，方程(2.126)和(2.127)的解为

\[ x\left( t\right) = \frac{{f}_{1}\left( t\right) }{k + {k}_{1}} + \frac{1}{c}{\left( \frac{{k}_{1}}{k + {k}_{1}}\right) }^{2}{\int }_{0}^{t}{e}^{-\frac{\tau }{{\tau }_{1}}}{f}_{1}\left( {t - \tau }\right) {d\tau }, \tag{2.130} \]

其中

\[ {\tau }_{1} = c\left( {\frac{1}{k} + \frac{1}{{k}_{1}}}\right) \]

称为模型的“时间常数(time constant)”。

方程(2.130)右侧的第一项描述瞬时响应，这在许多阻尼系统中实际可观察到。

接下来考虑对谐波激励的受迫响应。将复数解(2.116)代入方程(2.126)和(2.127)，然后消去内部坐标，我们得到

\[ {f}_{1} = \bar{k}x, \tag{2.131} \]

其中复刚度(complex stiffness)\(\bar{k}\)为

\[ \bar{k} = k + \mathrm{i}\frac{{\omega c}{k}_{1}}{{k}_{1} + \mathrm{i}{\omega c}}. \tag{2.132} \]

当方程(2.132)分解为实部和虚部时，可写成与直接耦合粘性阻尼模型相同的形式

\[ \bar{k} = {k}_{e} + \mathrm{i}\omega {c}_{e}, \tag{2.133} \]

其中等效刚度(equivalent stiffness)和等效粘性阻尼系数(equivalent coefficient of viscous damping)分别为

\[ {k}_{e} = k + {k}_{1}\frac{{\omega }^{2}{c}^{2}}{{k}_{1}^{2} + {\omega }^{2}{c}^{2}},\;{c}_{e} = c\frac{{k}_{1}^{2}}{{k}_{1}^{2} + {\omega }^{2}{c}^{2}}. \tag{2.134} \]

具有遗传阻尼的模型因此可简化为具有频率相关参数的Kelvin-Voigt模型。等效弹簧刚度\({k}_{e}\)随频率从\(k\)增加到渐近值\(k + {k}_{1}\)，而等效粘性阻尼系数\({c}_{e}\)则从\(c\)减小到零。

每周期耗散的能量为

\[ {W}_{d} = \pi {X}^{2}\omega {c}_{e} = \pi {X}^{2}\frac{{\omega c}{k}_{1}^{2}}{{k}_{1}^{2} + {\omega }^{2}{c}^{2}} \tag{2.135} \]

当\(\omega = 0\)和\(\omega = \infty\)时该值为零，在\({\omega }_{0} = {k}_{1}/c\)处达到最大值，此时\({c}_{e} = c/2\)。

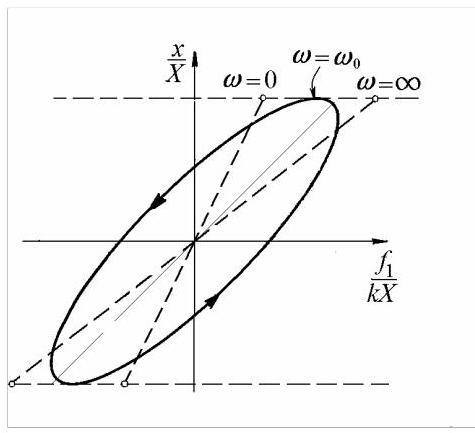

图2.49

这也反映在滞回曲线(图2.49)中。在零频率时，我们得到一条直线，对应于刚度为\(k\)的纯弹簧。当\(\omega = {\omega }_{0}\)时，出现面积最大的椭圆。当频率趋于无穷大时，我们得到一条斜率较小的直线，对应于刚度为\(k + {k}_{1}\)的纯弹簧。

Matlab Demo

采用了工程上的phase lag为正的设定，符合大部分示波器设定，与数学定义有区别。

% 清理工作区和命令窗口
clear;
clc;
close all;

%% 1. 定义模型参数
fprintf('--- 遗传阻尼模型参数设置 ---\n');

N = 5; % 刚度比 k1/k, 与图2.47保持一致
beta = linspace(0.01, 10, 1000); % 无量纲频率 w/wn 的范围

% 选择一系列阻尼比 zeta 进行分析, 包含0, 无穷大, 以及最优阻尼
zeta_opt = N / sqrt(2 * (N + 2)); % 理论最优阻尼值
zeta_vals = [0.01, 0.2, 0.7, zeta_opt, 3, 1e10]; % 阻尼比zeta的取值数组

fprintf('刚度比 N = k1/k = %.1f\n', N);
fprintf('理论最优阻尼比 zeta_opt = %.3f\n', zeta_opt);
fprintf('---------------------------------\n\n');


%% 2. 统一计算所有响应并存储
fprintf('正在计算所有频率响应...\n');

% 预分配矩阵以存储结果，提高效率
num_zeta = length(zeta_vals);
num_beta = length(beta);
all_amp_factors = zeros(num_zeta, num_beta);
all_phase_degs = zeros(num_zeta, num_beta);
legend_entries = cell(1, num_zeta);

for i = 1:num_zeta
    zeta = zeta_vals(i);

    % 计算复数响应
    numerator_complex = 1 + 1i * (2 * zeta * beta / N);
    denominator_complex = (1 - beta.^2) + 1i * (2 * zeta * beta / N) .* (N + 1 - beta.^2);

    if isinf(zeta)
        complex_response = 1 ./ ( (N + 1 - beta.^2) );
        legend_entries{i} = 'ζ = ∞';
    else
        complex_response = numerator_complex ./ denominator_complex;
        if abs(zeta - 0) < 1e-9
             legend_entries{i} = 'ζ = 0';
        elseif abs(zeta - zeta_opt) < 1e-4
            legend_entries{i} = sprintf('ζ = %.3f (最优)', zeta);
        else
            legend_entries{i} = sprintf('ζ = %.2f', zeta);
        end
    end

    % 存储幅值和相角
    all_amp_factors(i, :) = abs(complex_response);
    all_phase_degs(i, :) = rad2deg(angle(complex_response));
end
fprintf('计算完成。\n\n');

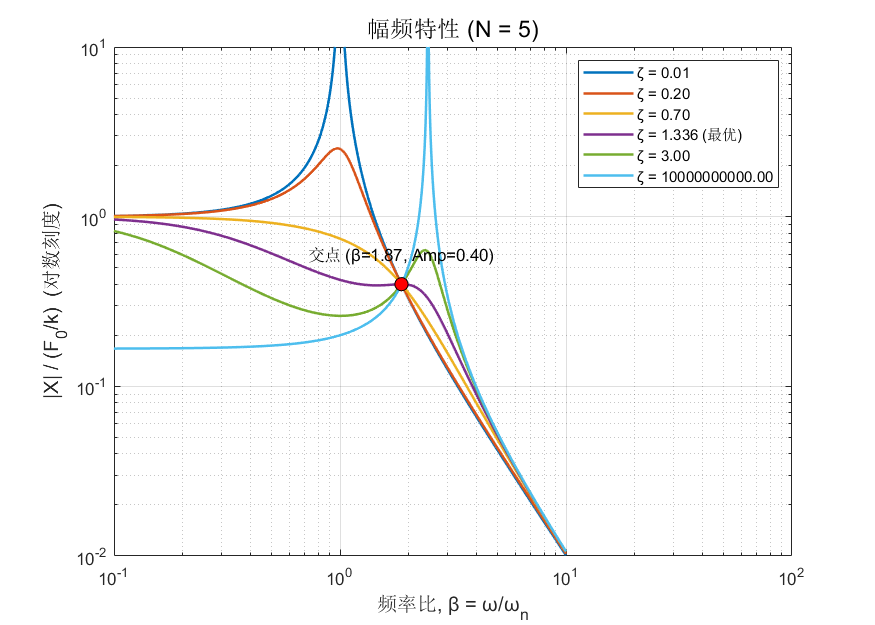

%% 3. 绘制图形1: 幅频特性

figure('Name', '幅频特性', 'NumberTitle', 'off', 'Color', 'w', 'Position', [100, 200, 700, 500]);

for i = 1:num_zeta
    loglog(beta, all_amp_factors(i, :), 'LineWidth', 1.5, 'DisplayName', legend_entries{i});
    hold on;
end
grid on;
% 标记所有曲线的交点
beta_intersect = sqrt((N + 2) / 2);
amp_intersect = 2 / N;
loglog(beta_intersect, amp_intersect, 'ko', 'MarkerFaceColor', 'r', 'MarkerSize', 8, 'HandleVisibility', 'off');
text(beta_intersect, amp_intersect * 1.5, ...
    sprintf('交点 (β=%.2f, Amp=%.2f)', beta_intersect, amp_intersect), ...
    'HorizontalAlignment', 'center', 'FontSize', 10, 'Color', 'k');

% 设置图形属性
title(sprintf('幅频特性 (N = %d)', N), 'FontSize', 14);
xlabel('频率比, β = ω/ω_n', 'FontSize', 12);
ylabel('|X| / (F_0/k)  (对数刻度)', 'FontSize', 12);
legend('show', 'Location', 'northeast');
ylim([0.01, 10]);
xlim([0.1, 100]);
hold off;

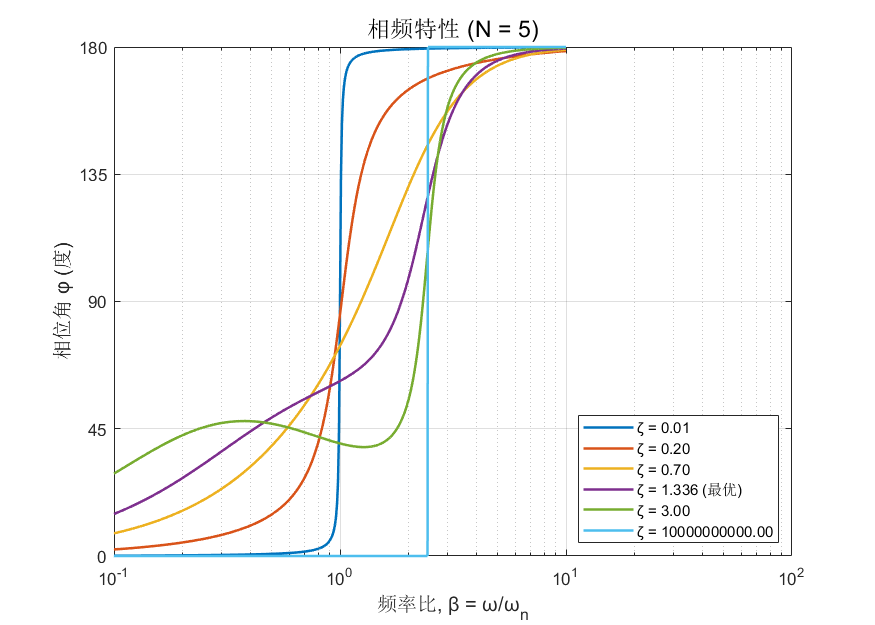

%% 4. 绘制图形2: 相频特性

figure('Name', '相频特性', 'NumberTitle', 'off', 'Color', 'w', 'Position', [820, 200, 700, 500]);

for i = 1:num_zeta
    % 跳过 zeta = Inf 的曲线
    if ~isinf(zeta_vals(i))
        semilogx(beta, -all_phase_degs(i, :), 'LineWidth', 1.5, 'DisplayName', legend_entries{i});
        hold on;
    end
end
grid on;


% 设置图形属性
title(sprintf('相频特性 (N = %d)', N), 'FontSize', 14);
xlabel('频率比, β = ω/ω_n', 'FontSize', 12);
ylabel('相位角 φ (度)', 'FontSize', 12);
legend('show', 'Location', 'southeast');
xlim([0.1, 100]);
ylim([0, 180]);
yticks(-180:45:180);
hold off;

幅值 相位
